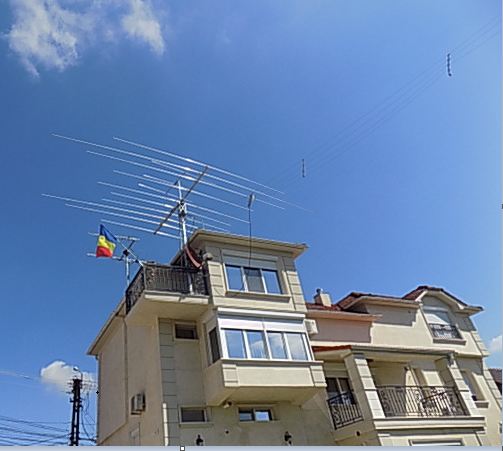

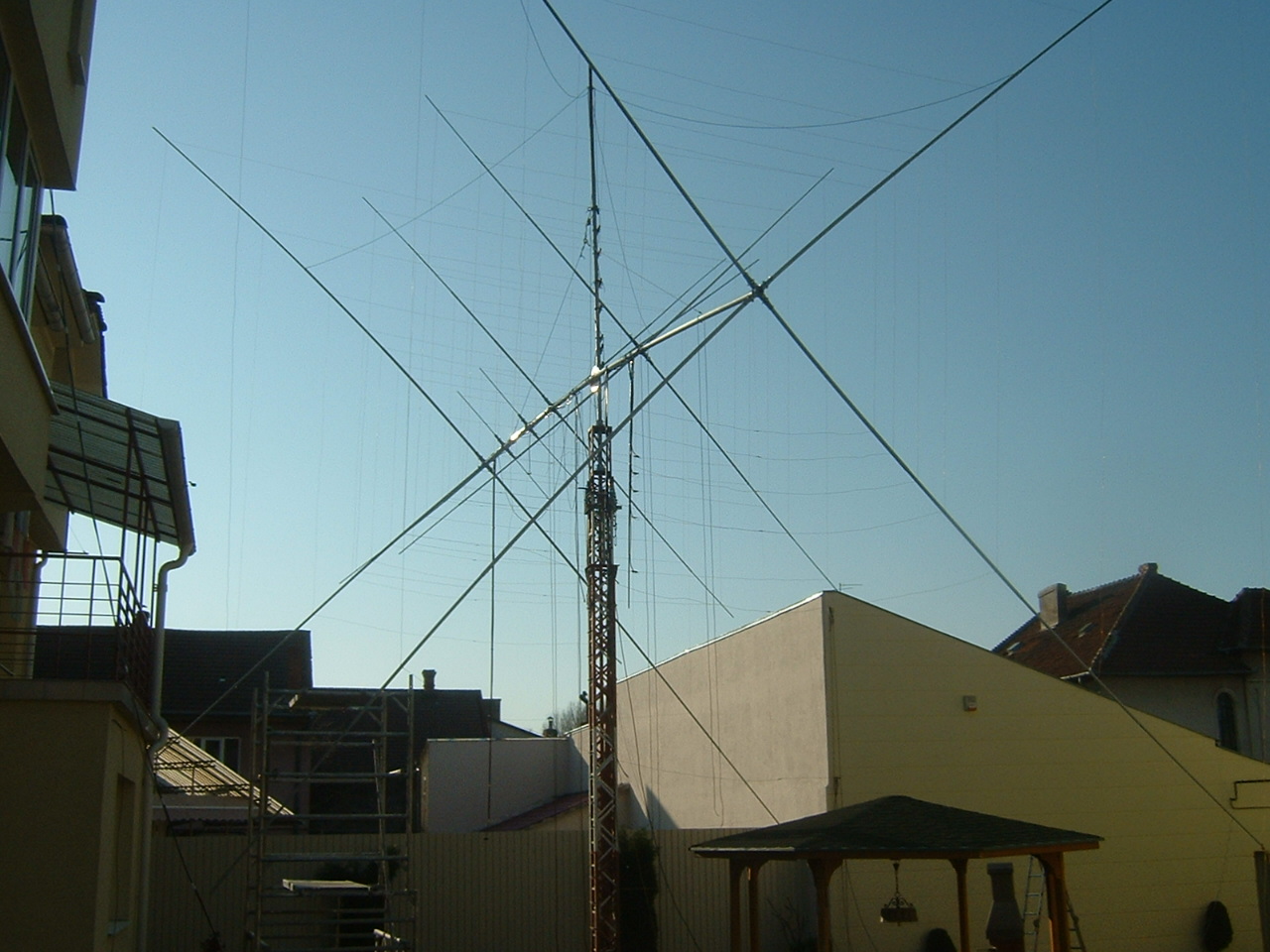

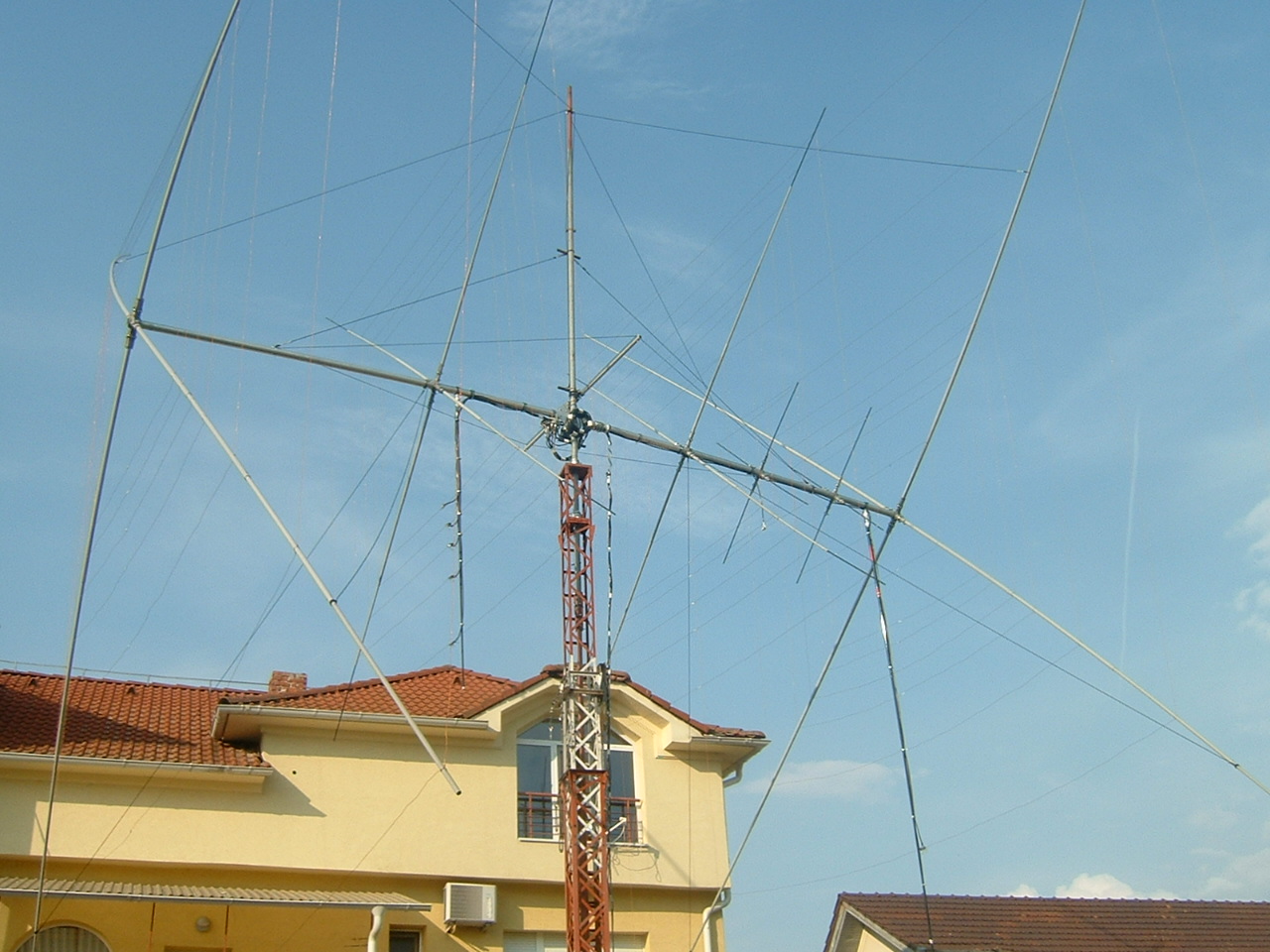

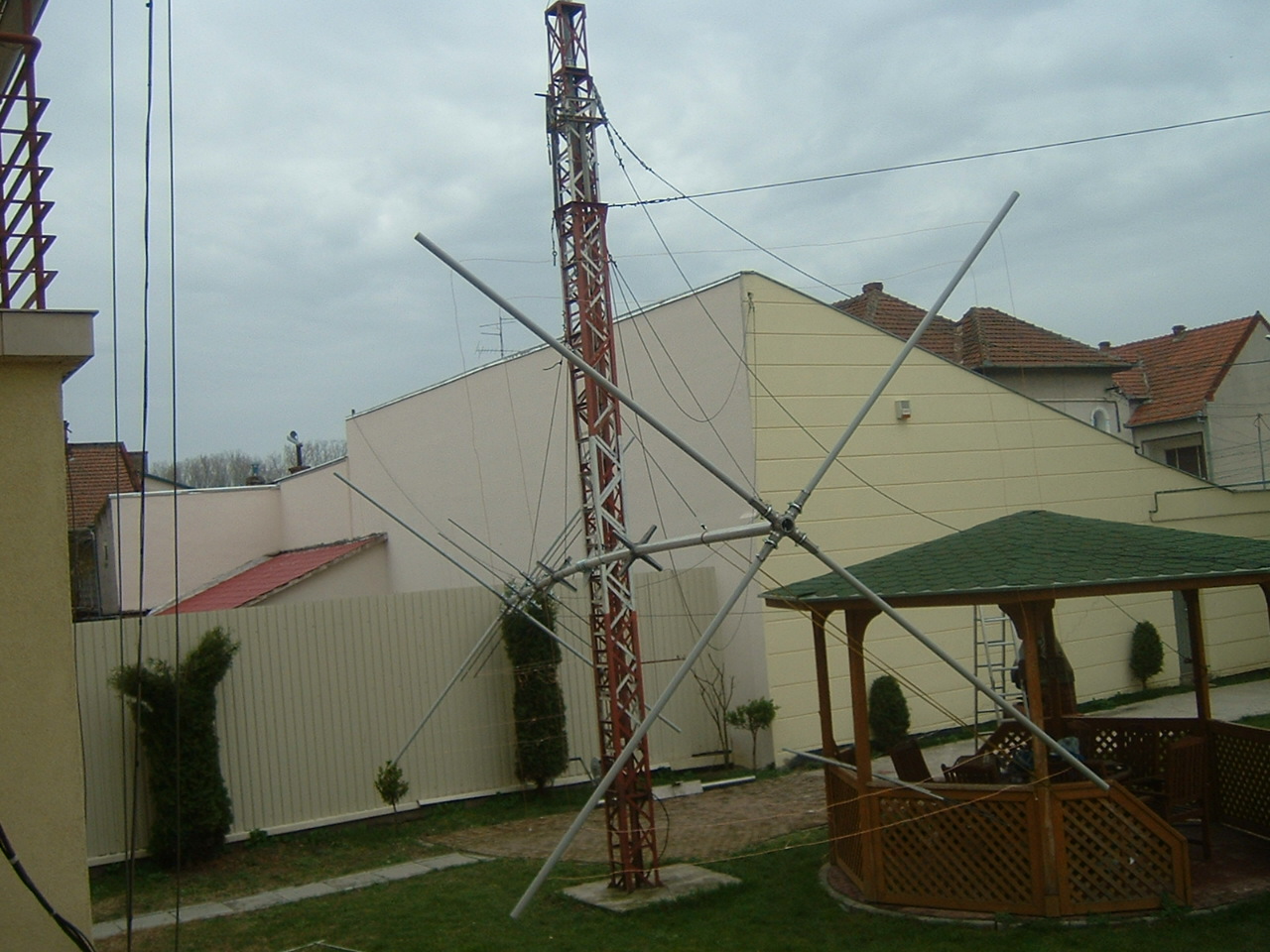

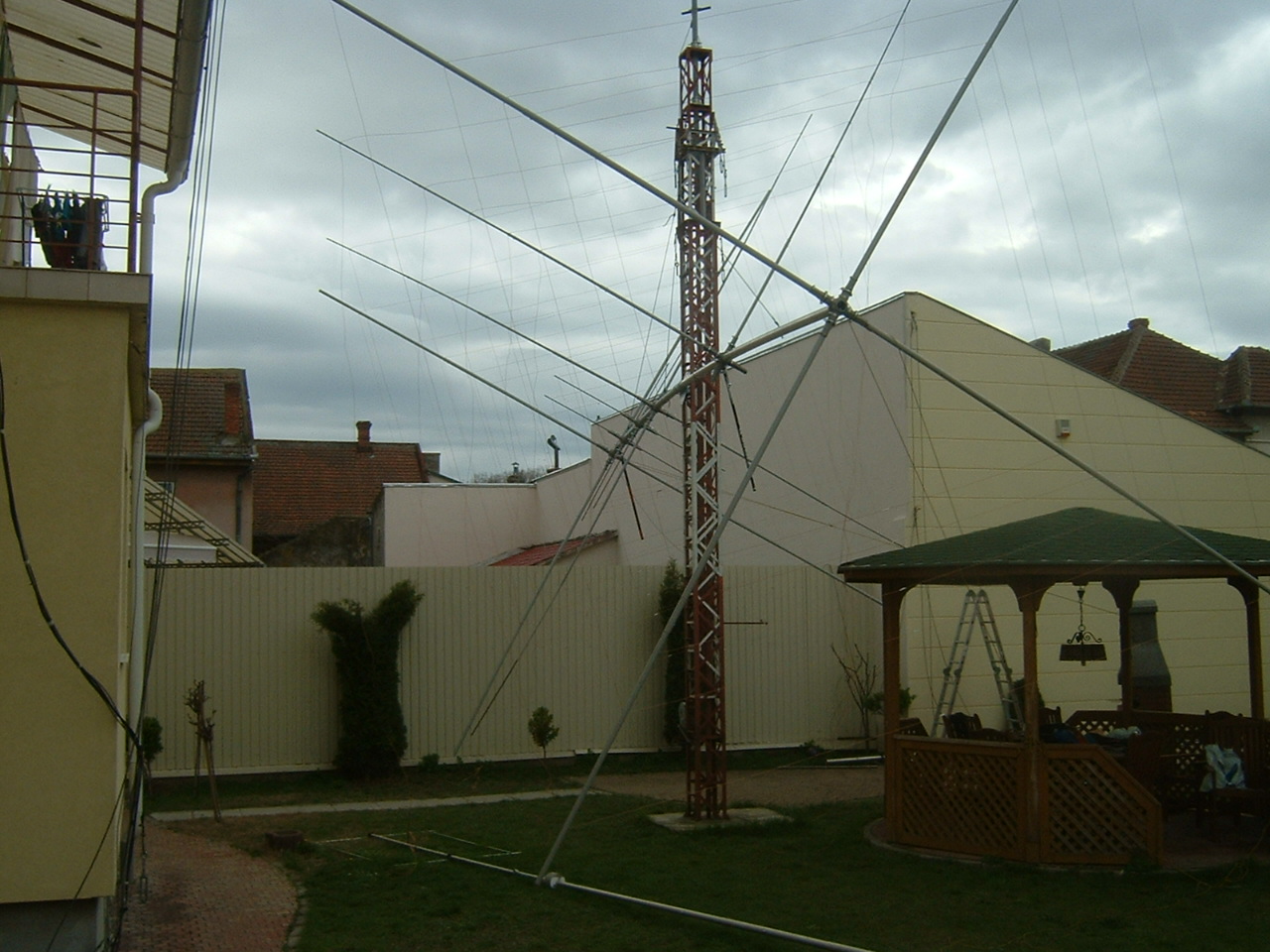

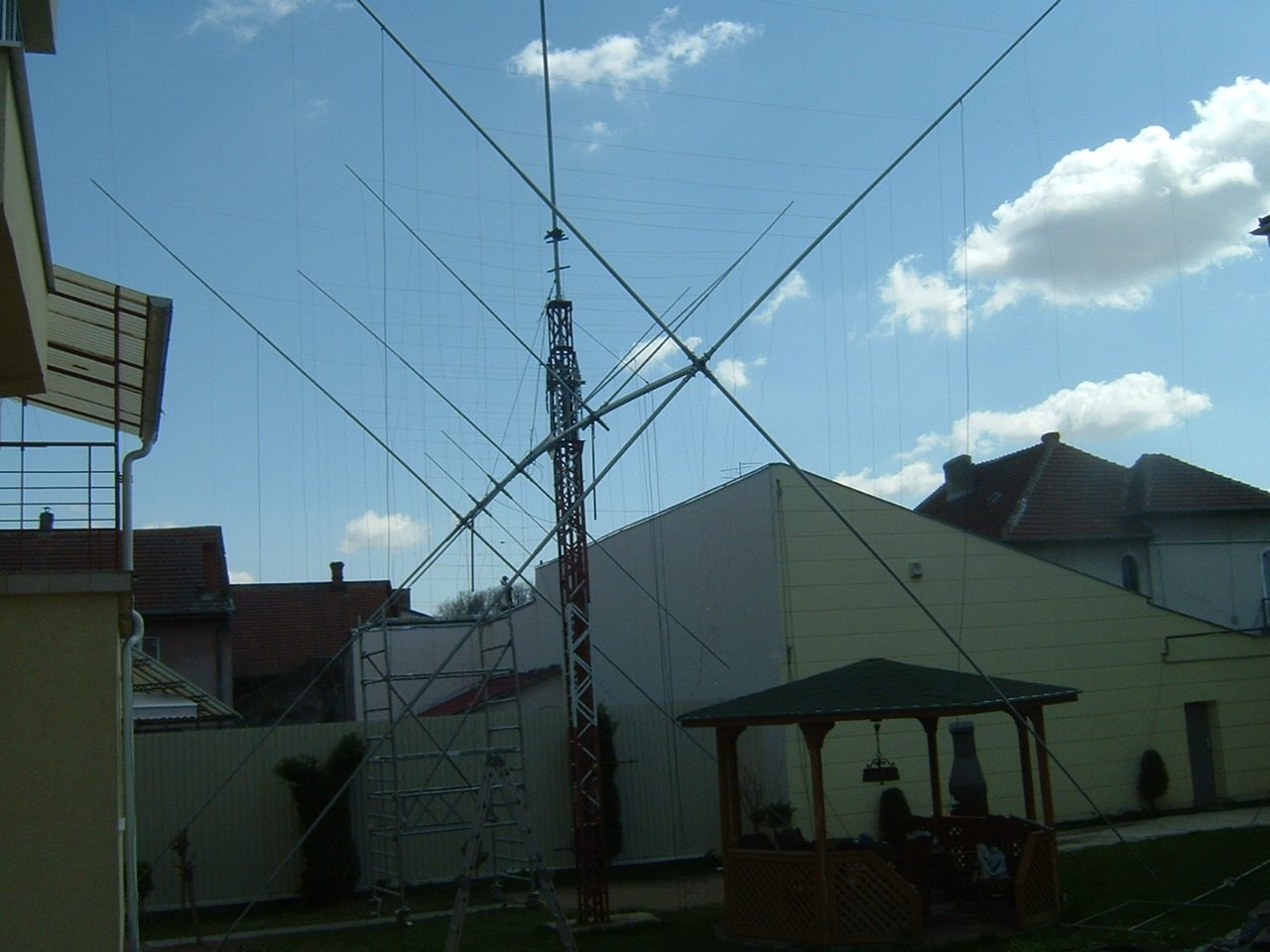

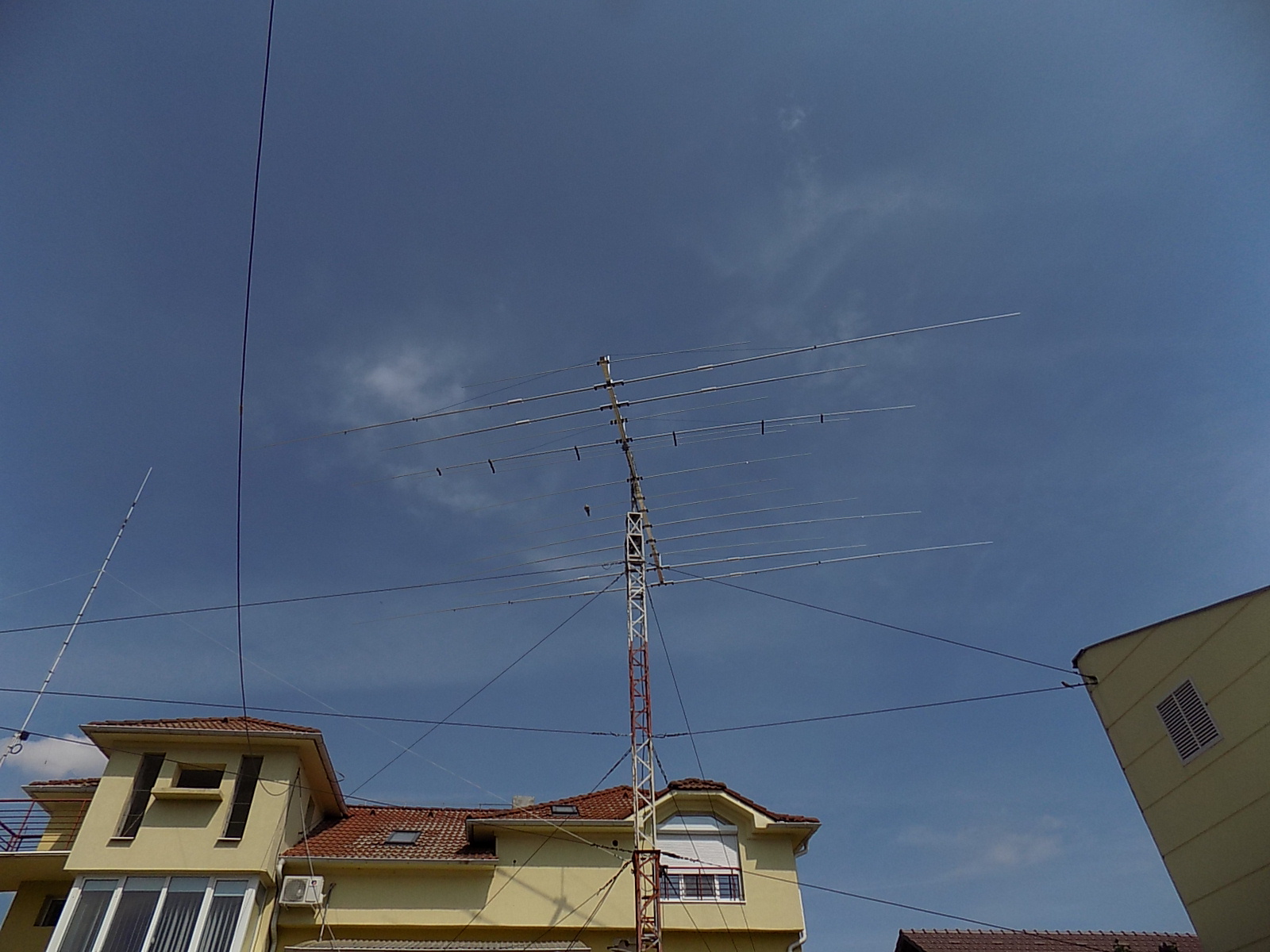

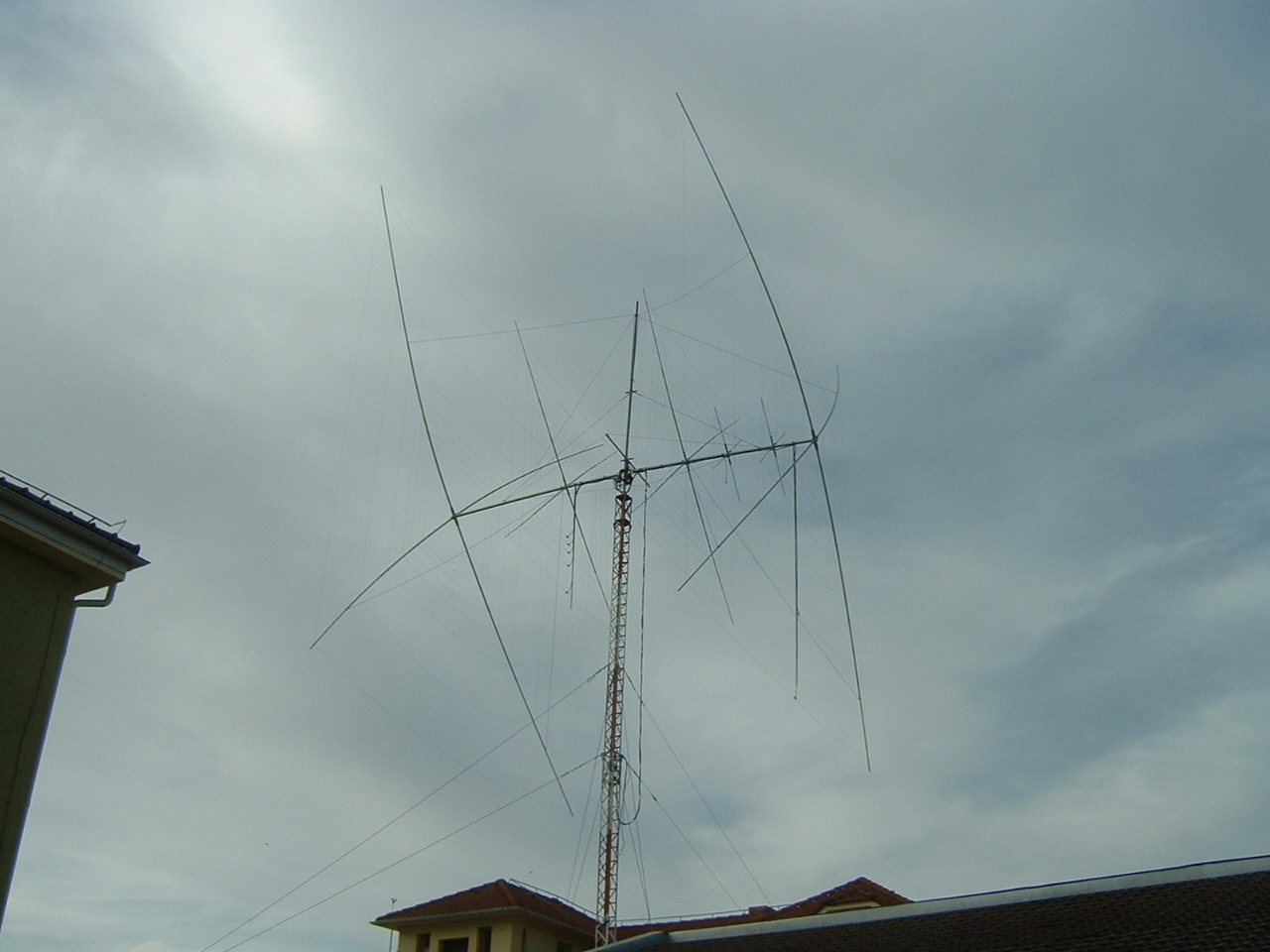

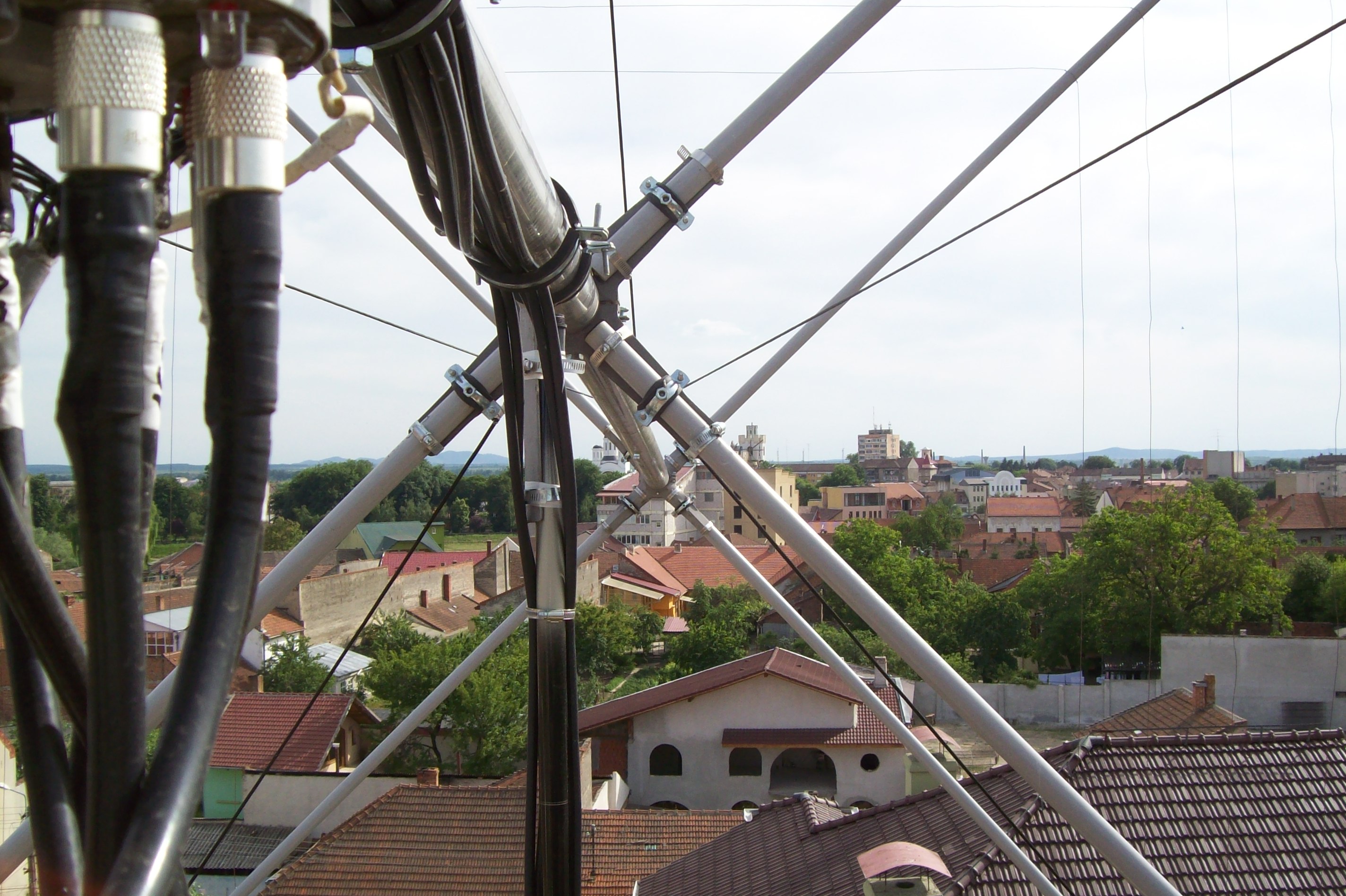

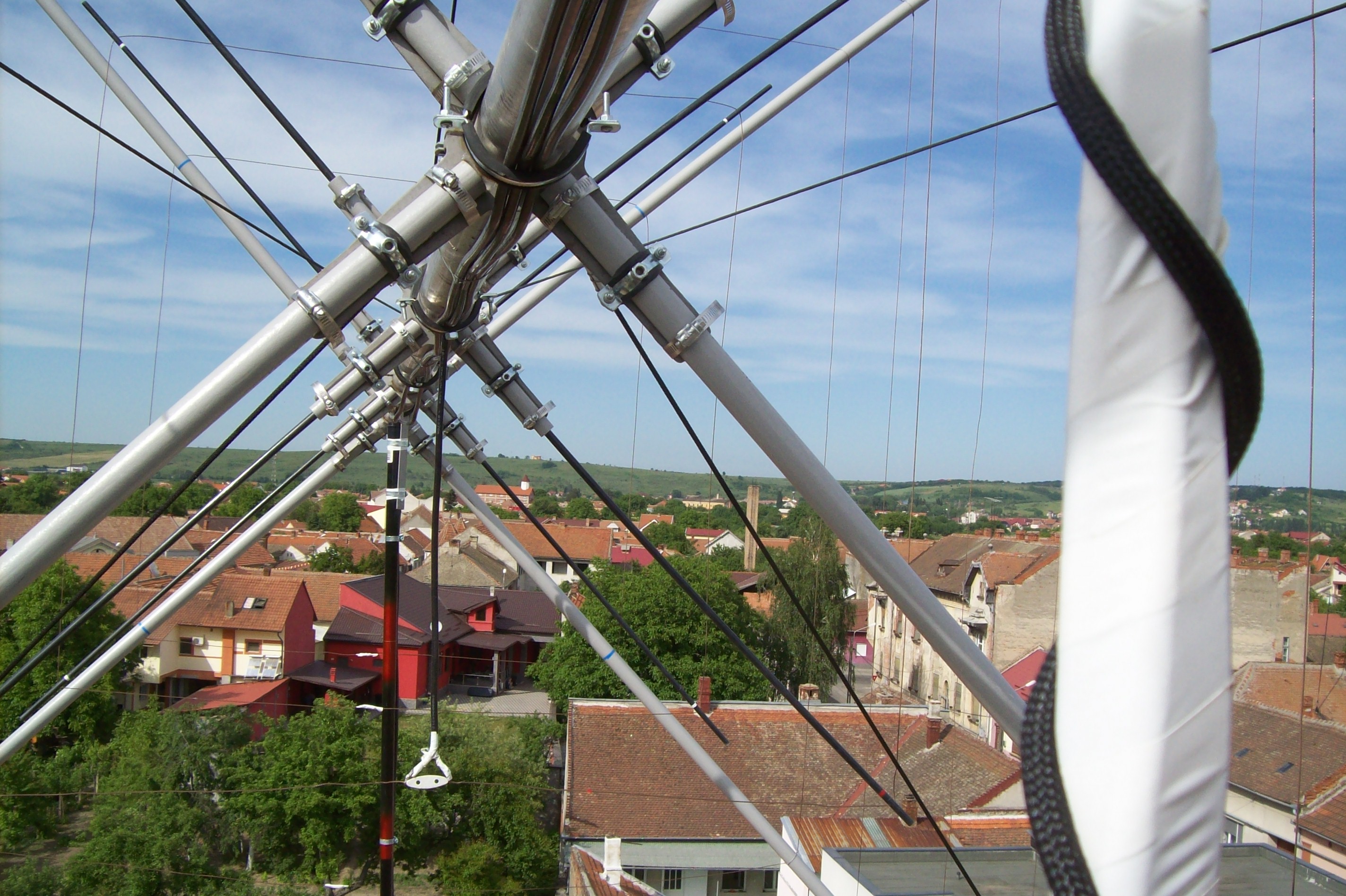

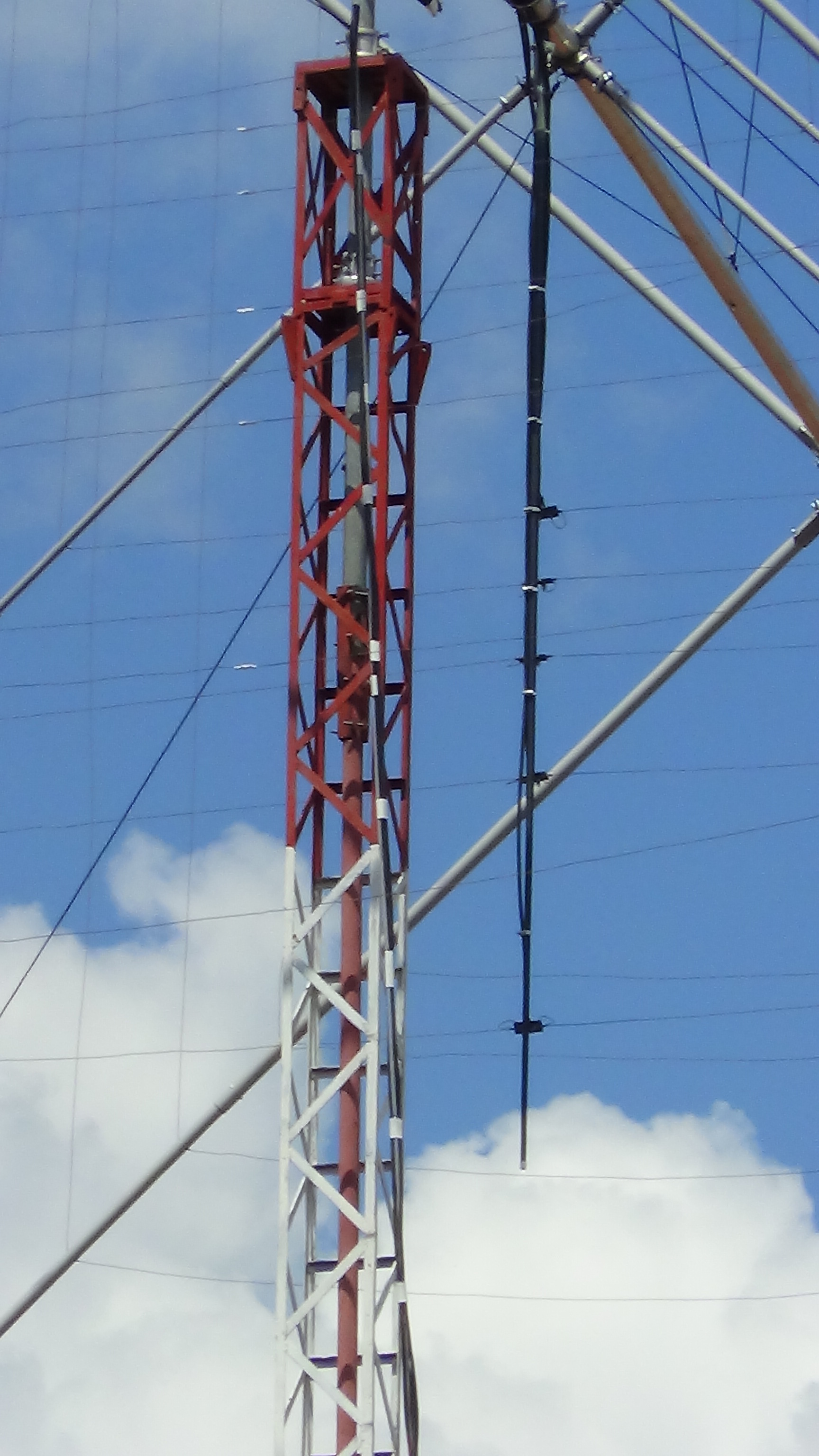

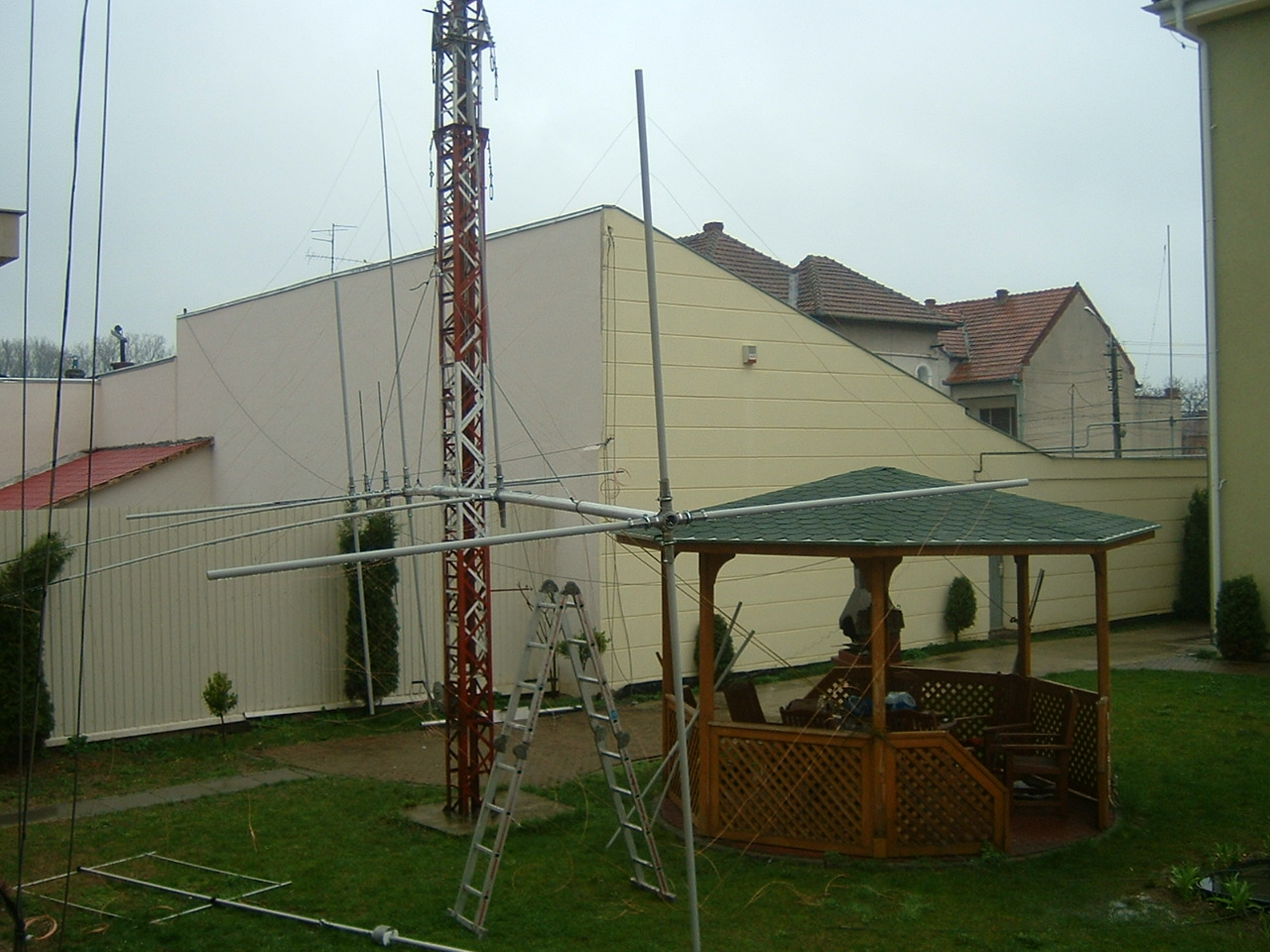

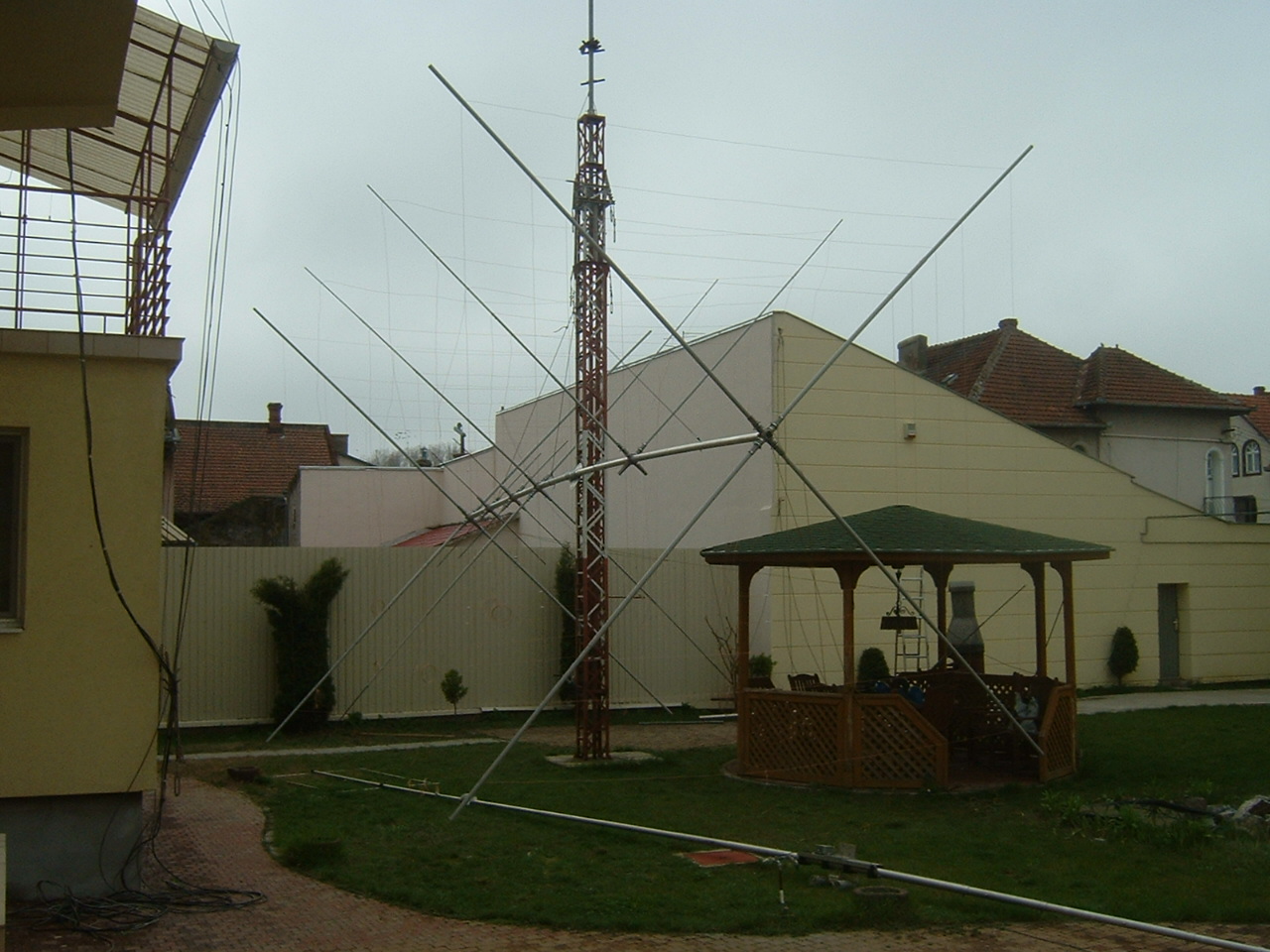

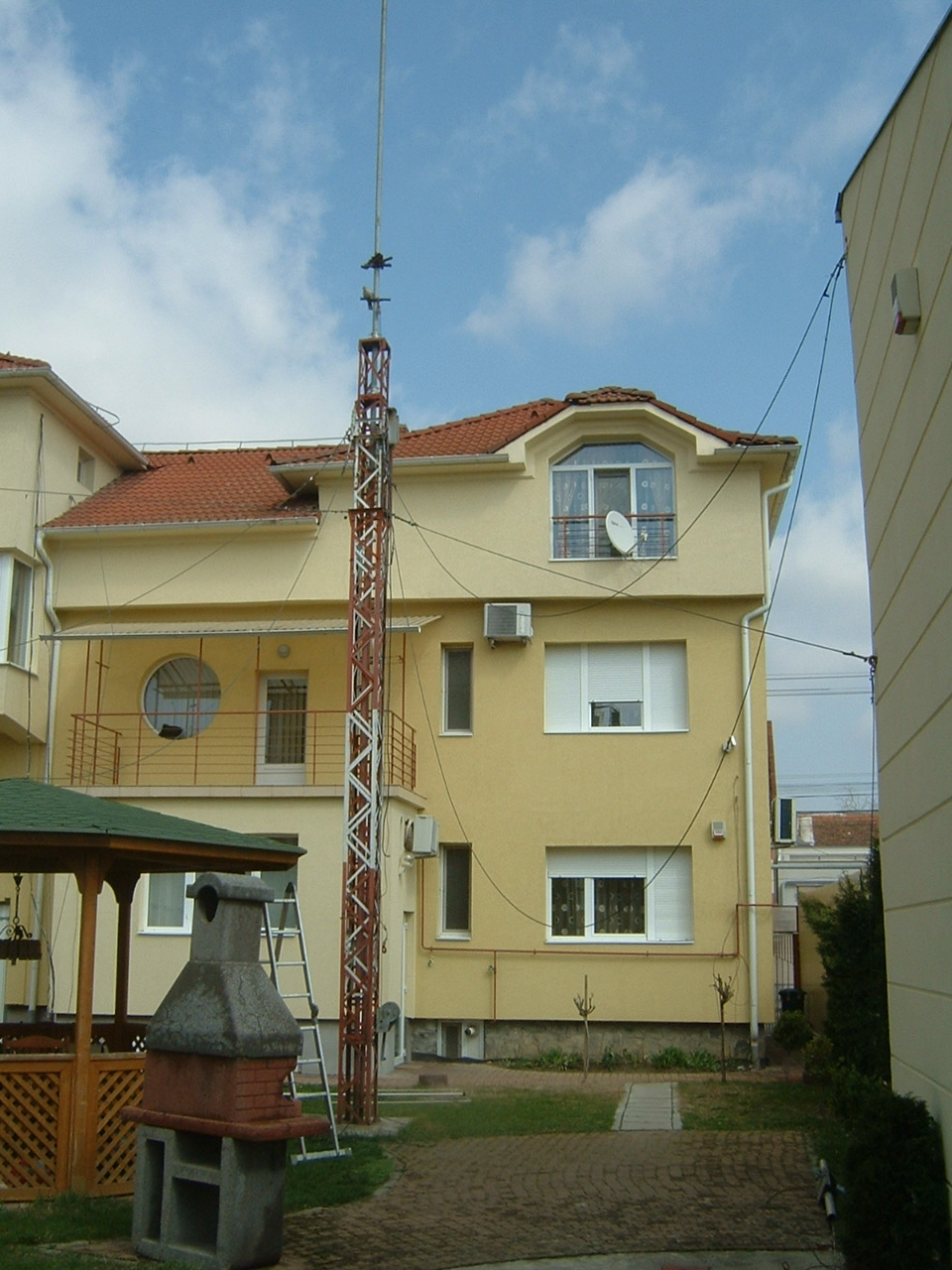

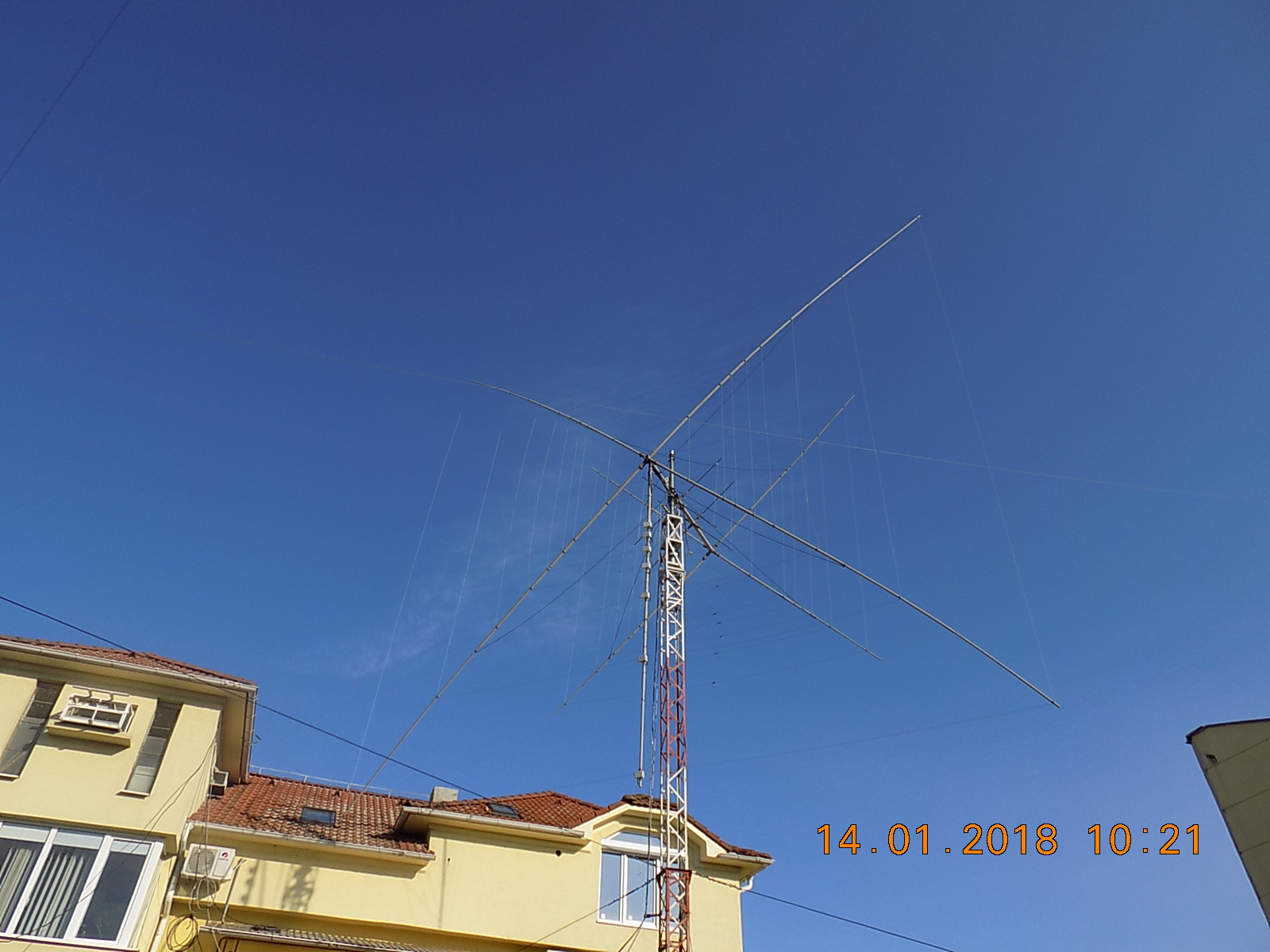

Mounting MANTIS II QUAD antenna

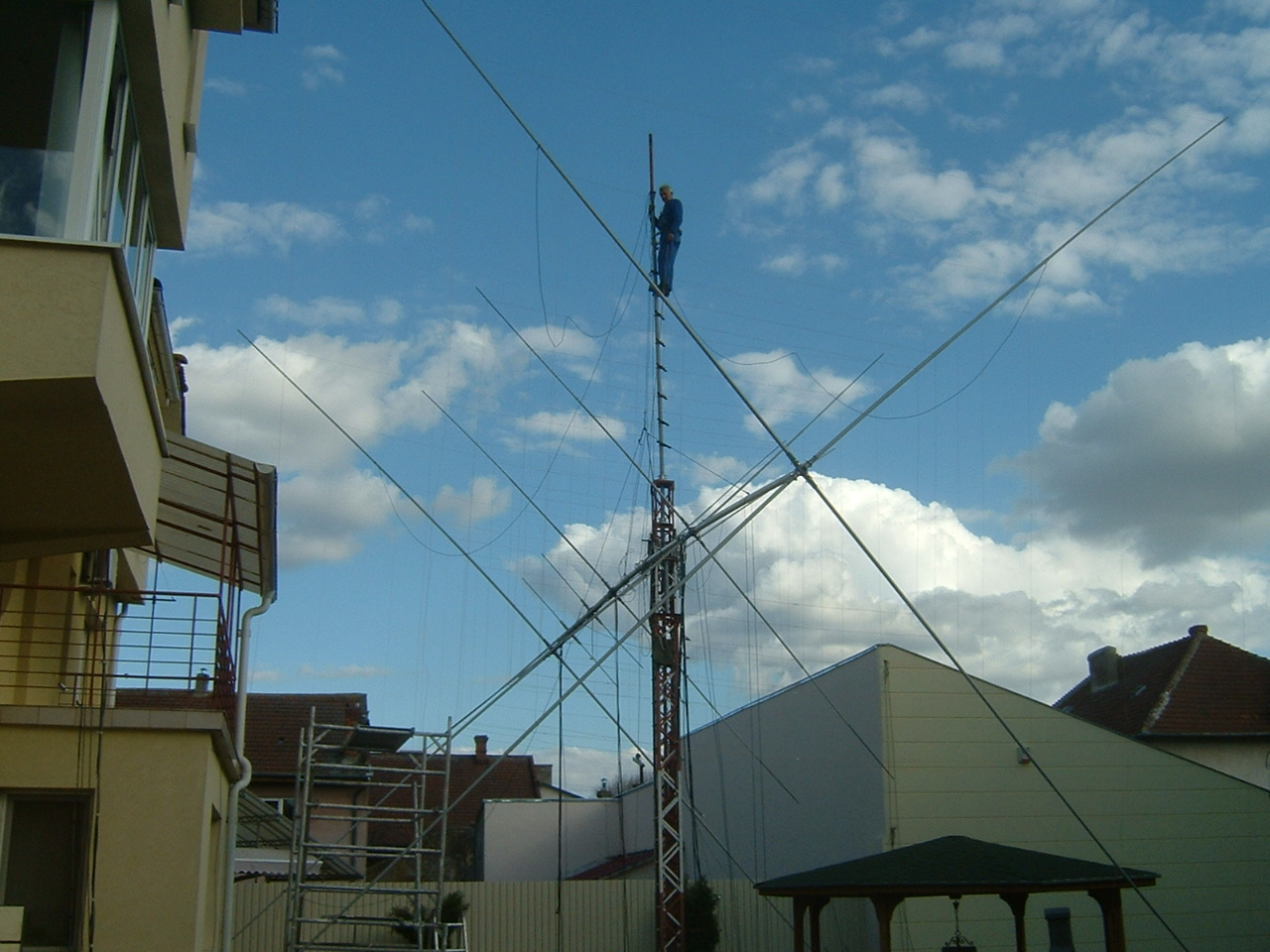

                                 This wonderful antenna I installed together with my friend
                             Mircea Balatescu ( ex YO2 SWL-622 in 1954! )





                                                 Relative characteristics, depending on the direction.


   Band
     m.      El
        Resonant
              Freq.
    SWR       F/B
  "S" Points
      40     2
      7.025 MHz
      1.1
        3
      30     2
    10.125 MHz
      1.1
        3
      20     4
    14.050 MHz
      1.1
        4
      17     4
    18.075 MHz
      1.6
        3
      15     4
    21.050 MHz
      1.3
        4
      12     4
    24.920 MHz
      1.6
        3
      10     4
    28.050 MHz
      1.6
        3
        6     4
    50.100 MHz
      1.5
        3

                                                                                                                                          30.10.2013

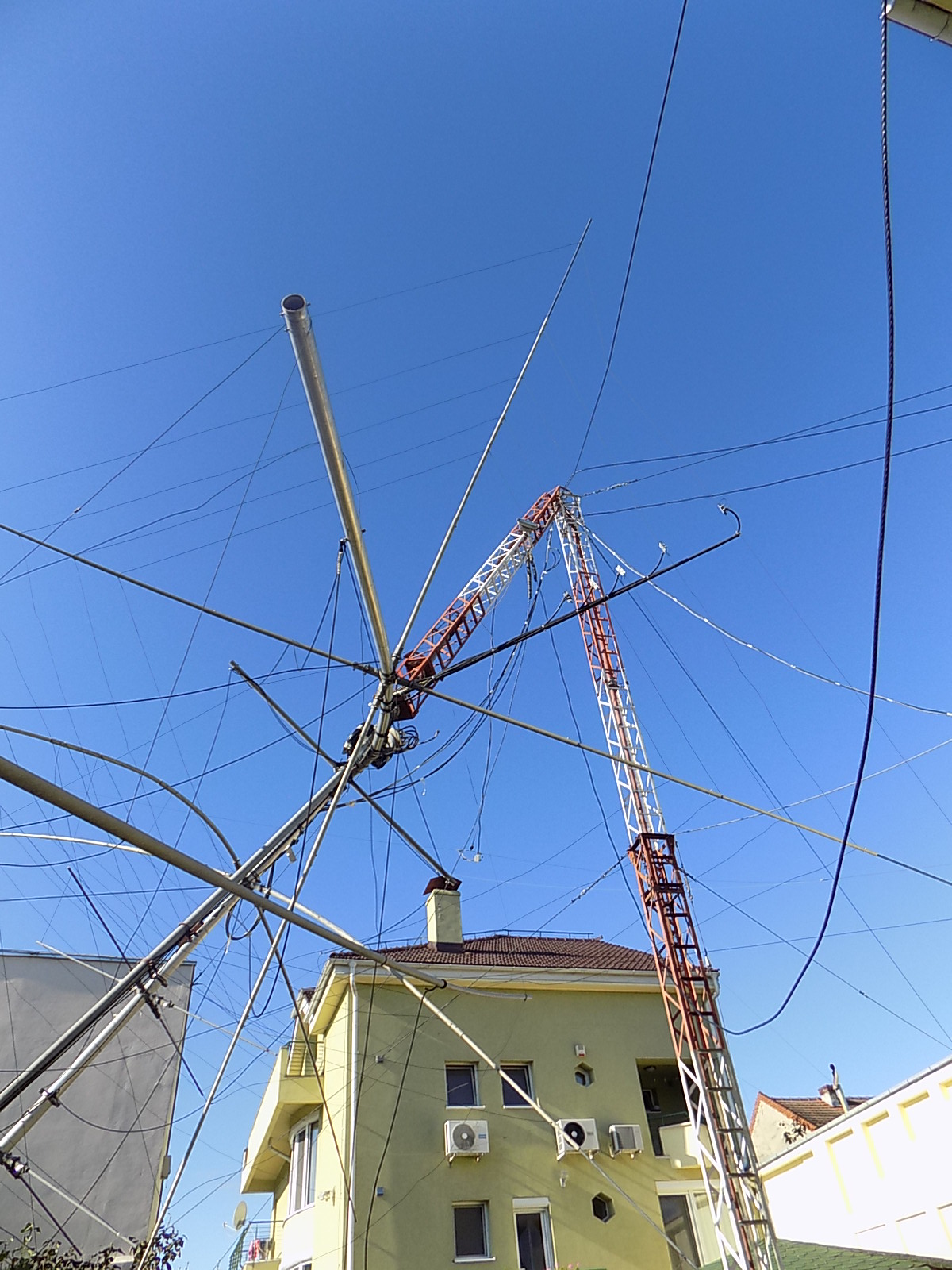

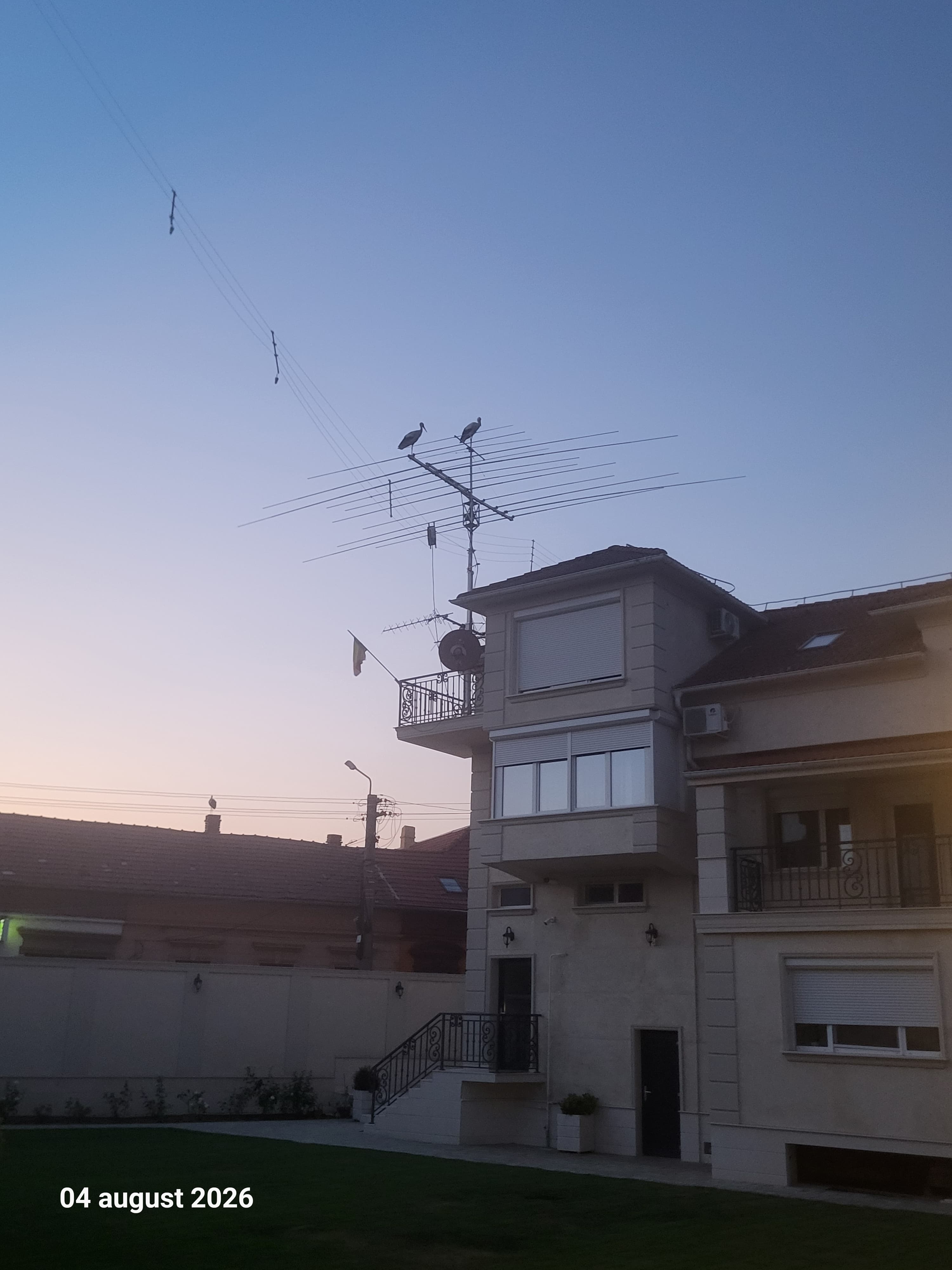

                                                                                                                                     17.09.2017 Antenna after the storm






                                                                                                                         HM QUAD 1EL(40 & 30m), 2EL (20-10m), 4EL-6m





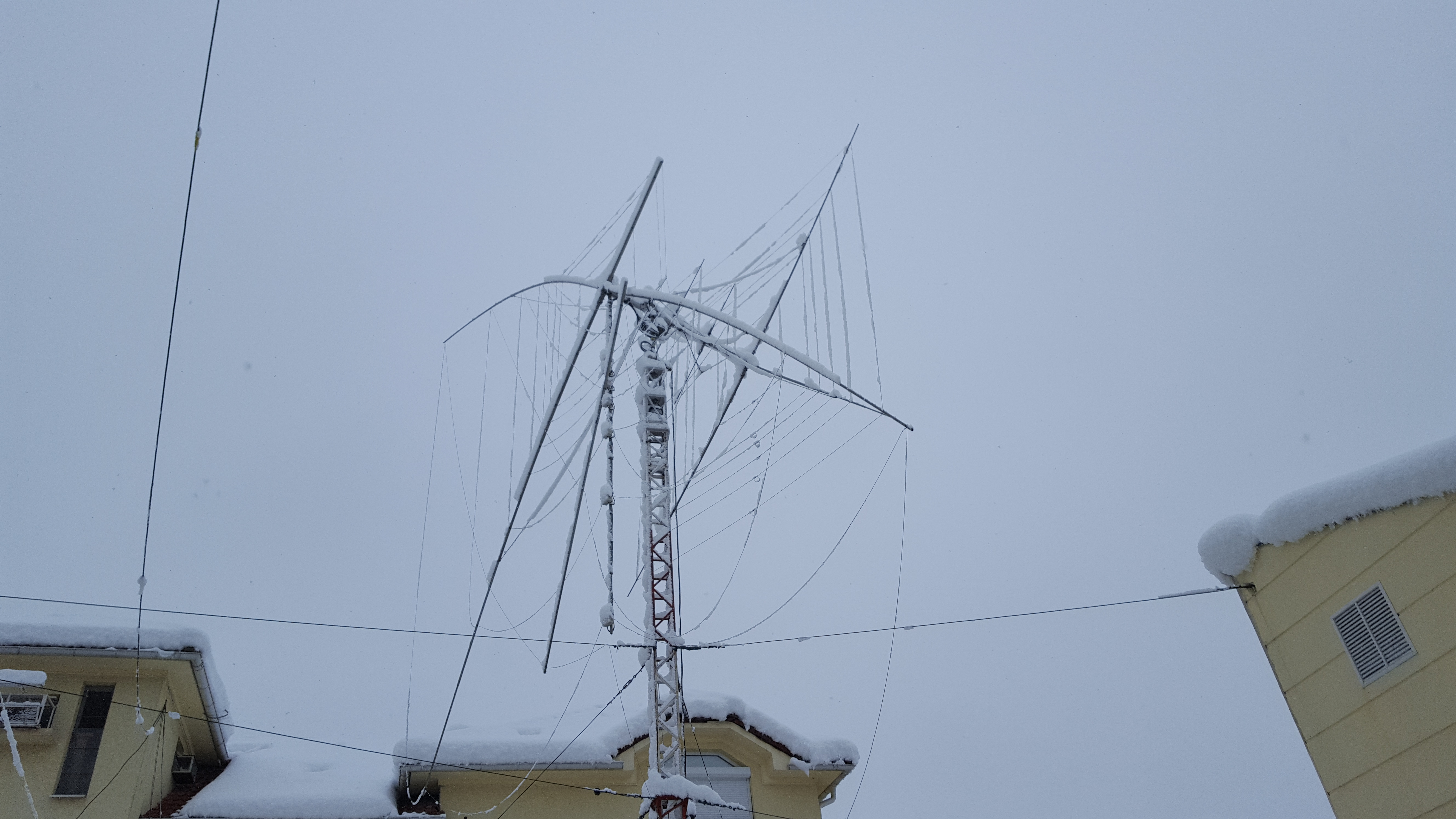

                                                          16.12.2018
